日韩欧美精品三级,激情婷婷亚洲,日韩午夜一区,夜夜夜精品看看

近期，中國科學院上海光學精密機械研究所空天激光技術與系統(tǒng)部王俊研究員團隊，在襯底調控二維材料光學與載流子動力學行為的研究方面取得進展。相關研究成果以“Proximity Doping in Monolayer MoS₂: Multimodal Insights into Optical Modulation and Ultrafast Carrier Dynamic”為題發(fā)表于Laser & Photonics Reviews。

襯底作為二維材料最緊密接觸的支撐結構，其鄰近摻雜效應可顯著調控二維材料的光學特性。深入理解調控的內(nèi)在機理，可為按需定制高性能光電器件提供關鍵手段。

研究團隊利用光致發(fā)光、拉曼光譜和吸收光譜等技術證實，鄰近摻雜效應導致轉移在云母（Mica）、藍寶石、FTO和ITO襯底上的單層MoS?光學行為呈現(xiàn)顯著差異。其熒光特性由傳統(tǒng)激子主導轉變?yōu)樨撾姾杉ぷ樱╰rion）主導，如圖1（a）所示。進一步地，研究人員將瞬態(tài)吸收光譜及熒光壽命成像顯微鏡技術相結合，說明鄰近摻雜效應直接調控著MoS?中載流子的生成與復合動力學過程，如圖1（b-c）所示。具體而言，ITO襯底上的MoS?表現(xiàn)出顯著的載流子壽命和熒光壽命縮短。這是由于隨著載流子密度增加，材料中的缺陷捕獲電荷的可能性增加，被捕獲的載流子能保持更長的時間，減少它們對電荷傳輸?shù)呢暙I并增加復合的可能性，進而使載流子壽命縮短。研究人員還基于計算得到的載流子密度（Mica，2.607 × 10¹² cm^-2；藍寶石， 2.038 × 10¹² cm^-2； F'TO， 2.433 × 10¹³ cm^-2；ITO，1.981× 10¹⁴ cm^-2），結合速率方程建立了理論模型，該模型與實驗數(shù)據(jù)高度吻合如圖1（c）所示，為調控機制提供了堅實的理論支撐。

這項研究深刻揭示了襯底對二維材料光電性質的調控機理，為未來設計和優(yōu)化高性能二維材料光電器件開辟了新途徑，具有重要的科學意義和應用前景。

原文鏈接

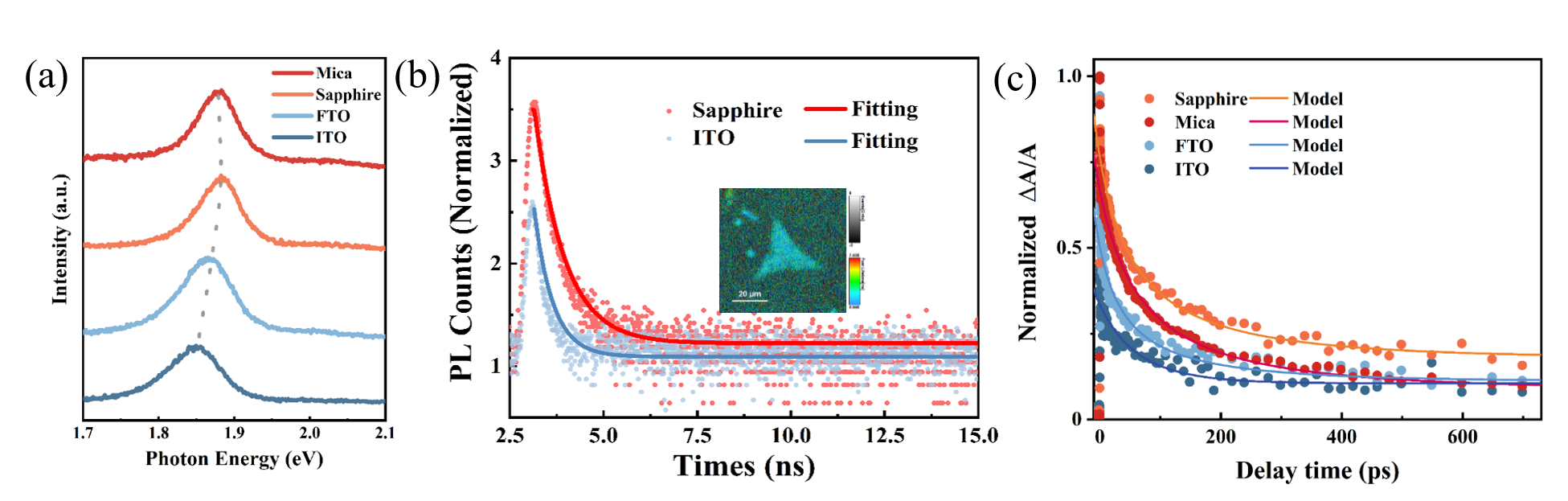

圖1單層MoS₂在不同襯底上的 (a) 熒光特性,(b) 熒光壽命成像實驗結果和 (c) 瞬態(tài)吸收實驗與模型結果
